Löd egna audiokablar (RG62 etc)

När jag senast lödde ihop ett par signalkablar tog jag några bilder för att alla ska se hur enkelt det är.

Delarna kommer från Elfa och är följande:
RG62 Koaxialkabel
Neutrik Phonoplug

Lödkolven är en enkel variant på 60W från Clas Ohlsson, liksom lödtråden och lödstället.

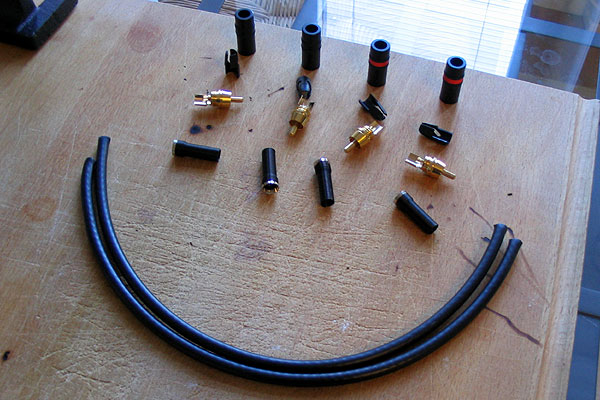

Börja med att dela kontakterna och kablarna. Korta kablar blir bäst tycker jag.
Bifogad bild

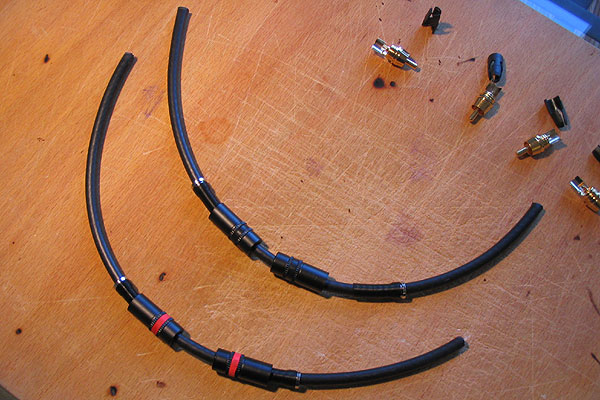

Trä på böjfjädrarna och hylsorna på kablarna. Om man glömmer det nu så går det inte att få dit dem senare.
Bifogad bild

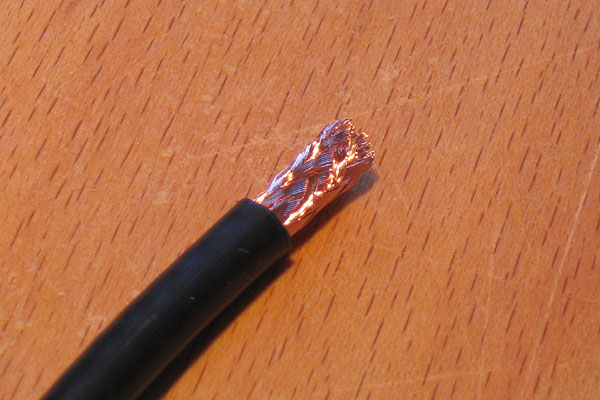

Skala av ändarna på kabeln, ungefär 1,5 cm, så att skärmen exponeras.
Bifogad bild

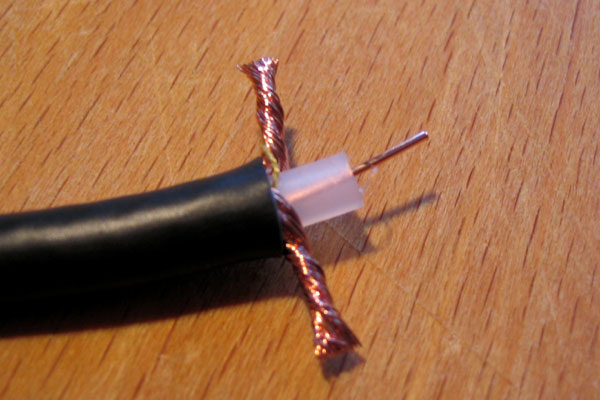

Dela skärmen och skär av en bit av innerisoleringen, ungefär 0,5 cm, utan att skada ledartråden.
Bifogad bild

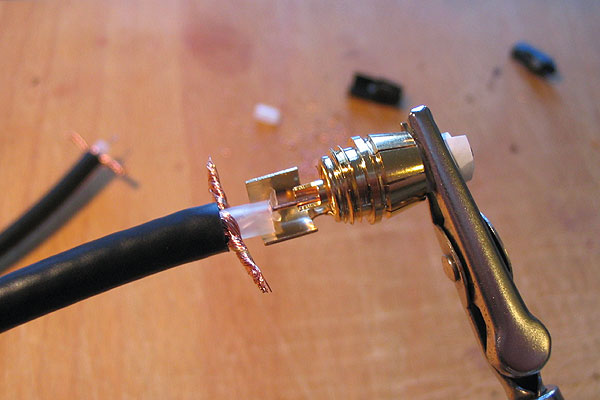

Fixera stiftet och kabeln i lödstället. Det går att göra det utan lödstsäll men stället är bra för att undvika glappa lödningar.
Bifogad bild

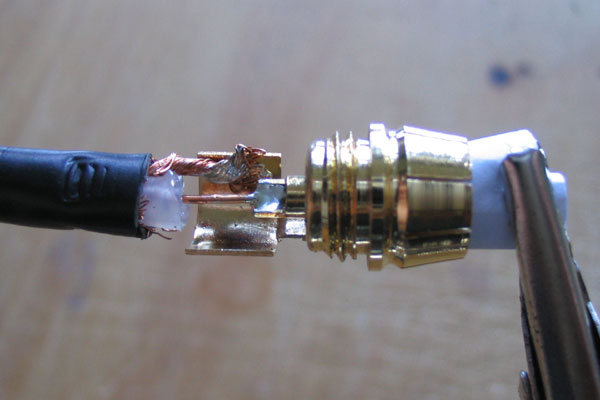

Löd fast ledaren först, eftersom den kräver mest precision, och därefter skärmen.
Bifogad bild

Man kan trimma bort ena halvan av skärmen eller löda dit båda delarna. Det enklaste är att bara löda halva skärmen och detta ger dessutom ett lite klarare ljud, av någon anledning. Visar en riktig gammal bakfyllelödning här men den funkar utmärkt så det går även om man inte är urskicklig med klödkolven.

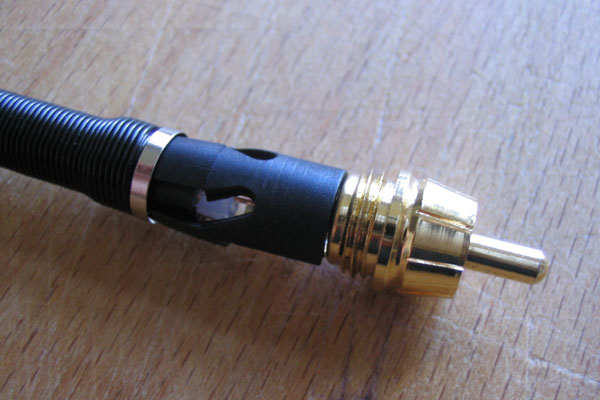

Montera kontakten.
Bifogad bild

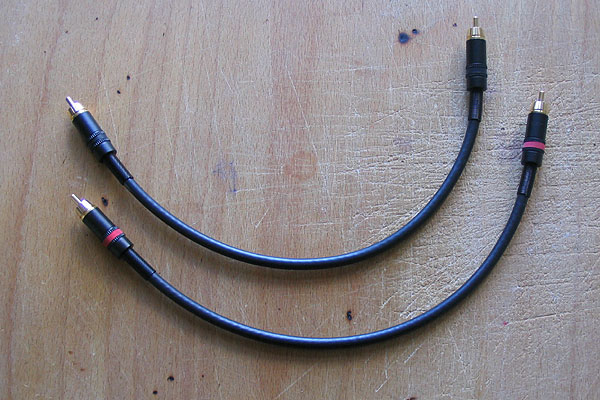

Färdiga att använda.
Bifogad bild


Det går även att göra egna komponentkablar till TV:n eller projektorn med samma typ av kontakter men en annan slags kabel, RG59. De ger en mycker klar bild med närmast perfekta färger och kontrast. Det är knappt nödvändigt att ställa in bilden och de slår mina Suprakomponenter med hästlängder.

Edit 2008-02-19:

Efter lite experimenterande har jag hittat två kablar som är goda alternativ till RG62:

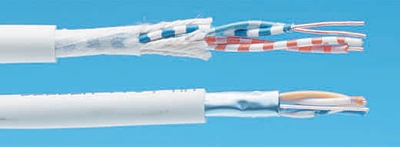

LonWorkskabeln nedan klår till och med RG62 i ljudkvalitet! Mikrodetaljerna är häpnadsväckande. De minsta instrumentljudet sköljer över lyssnaren i kaskader. Olika karaktärer hos trumskinn framträder klart, liksom varje litet klick när gitarrer hanteras. Konstruktionen är ett par med enkarderliga kopparledare med aluminiumskärm och avledare i förtent koppar. Lödningen är lite bökig på grund av att ledarna är halvt stela halvt böjliga. Resultatet är dock fantastiskt.

http://www.elfa.se/elfa-bin/setpage.pl?htt...mp;dok=4623.htm

Nedan finns en lättarbetad kabel med ett par fåkarderliga ledare i förtent koppar med folieskärm och avledare i förtent koppar. Går snabbt och enkelt att löda. Ljudet blir inte lika klart och detaljerat som RG62 eller LonWorks men klart bättre än genomsnittet. Tonen är lite mjuk och varm så det kan vara ett bra alternativ om man har en vass anläggning.

http://www.elfa.se/elfa-bin/setpage.pl?htt...mp;dok=4624.htm
